Troubleshooting ( Resume Pertemuan 1 )

Pertemuan 1
MENGENAL  KOMPONEN   PC

1.JENIS PC TOWER DAN DESKTOP

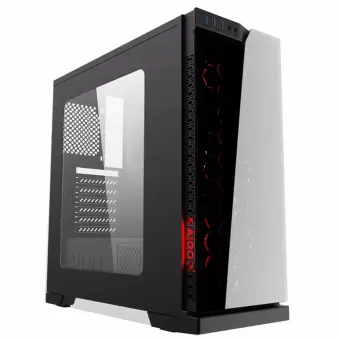

A.TOWER
1.Ruangan dalam casing luas
2.Mudah dalam penambahan komponen
3.Bahan dan bentuk bervariasi

B.DESKTOP
1.Ruangan dalam casing sempit
2.Sulit dalam oenambahan komponen
3.Bahan dan bentuk tidak bervariasi

2.Komponen  Dasar  PC
Cassing, motherboard, prosessor, memori, harddisk, ploppy drive,  CD-ROM / DVD-ROM drive, kartu add-on (kartu grafis, kartu suara, modem internal ),  monitor,  mouse dan keyboard.

• Cassing Fungsinya  adalah digunakan sebagai rumah untuk pemasangan perangkat keras komputer dan untuk melindungi komponen yang ada didalam casing dari debu, panas, air, atau kotoran lainnya pada saat bekerja dan melindungi dari benturan-benturan fisik.

• Warna Kabel Power SupplySecara  standard warna kabel tersebut menentukan besarnya tegangan serta kuat arus  yaitu :

• Tabel Komponen PC

• Letak komponen Pada PC

• Lokasi Konektor PC

• Lokasi Komponen pada PC

• MIKRO PROSESOR

    Prosesor adalah chip yang sering disebut “Microprosessor” yang sekarangukurannya sudah mencapai Gigahertz (GHz). Ukuran tersebut adalah hitungan kecepatan prosesor dalam mengolah data atau informasi. Merk prosesor yang banyak beredar dipasatan adalah AMD, Apple, Cyrix VIA, IBM, IDT, dan Intel. Bagian dari Prosesor Bagian terpenting dari prosesor terbagi 3 yaitu :

• Aritcmatics Logical Unit (ALU)
• Control Unit (CU)
• Memory Unit (MU)

 PERKEMBANGAN  MIKRO PROSESOR

• Mikroprosesor 8008 & 8080

• 1978 : 8086-8088 Microprocessor

Sebuah penjualan penting dalam divisi komputer terjadi pada produk untuk komputer pribadi buatan IBM yang memakai prosesor 8088 yang berhasil mendongkrak nama intel.

• Mikroprosesor 286 & 386

Mikroprosesor 486
• 1989 : Intel486™ DX CPU Microprocessor
 Processor yang pertama kali memudahkan berbagai aplikasi yang tadinya harus mengetikkan commandcommand menjadi hanya sebuah klik saja, dan mempunyai fungsi komplek matematika sehingga memperkecil beban kerja pada processor.
•1993 :  Intel® Pentium® Processor
Processor generasi baru yang mampu menangani berbagai jenis data seperti suara, bunyi, tulisan tangan, dan foto.
•1995 :  Intel® Pentium® Pro Processor
 Processor yang dirancang untuk digunakan pada aplikasi server dan workstation, yang dibuat untuk memproses data secara cepat, processor ini mempunyai 5,5 jt transistor yang tertanam.

• 1997 :  Intel® Pentium® II Processor Processor Pentium II merupakan processor yang menggabungkan Intel MMX yang dirancang secara khusus untuk mengolah data video, audio, dan grafik secara efisien. Terdapat 7.5 juta transistor terintegrasi di dalamnya sehingga dengan processor ini pengguna PC dapat mengolah berbagai data dan menggunakan internet dengan lebih baik.

Motherboard dibedakan menjadi 2 jenis antara lain
1. Motherboard Intel
 2. Motherboard AMD


• Socket LGA 775
Motherboard Socket LGA 775 digunakan oleh Intel untuk prosesor Pentium dan Celeron. LGA 775 motherboard mampu menangani kekuatan pemrosesan lebih dari motherboard lainnya, seperti data transfer dalam kapasitas gigabyte. Motherboard ini memiliki koneksi 775-pin untuk menghubungkannya ke CPU dan memiliki kemampuan untuk bekerja dengan prosesor dual atau quad, yang memungkinkan transfer data yang lebih cepat.
•Socket 478
Motherboard Soket 478 memiliki lubang pin 478 untuk koneksi CPU. Motherboard digunakan oleh Intel dengan perusahaan Pentium 4 dan Celeron prosesor. Koneksi ini memiliki batas beban berat sekitar 100 pon berat statis.
•Socket 370
Motherboard socket 370 adalah jenis motherboard yang biasa digunakan oleh Intel. Motherboard ini juga dikenal dengan soket PGA370 dan memiliki lubang 370-pin untuk mendukung koneksi CPU. Socket 370 motherboard sering digunakan bersama dengan Pentium II, III dan CPU Celeron prosesor. Heat sink batas berat untuk socket 370 motherboard adalah 6,3 ons.

• MOTHERBOARD AMD

Motherboard Socket A dirancang untuk digunakan dengan sistem CPU AMD Duron, Sempron dan Athlon. Jenis motherboard tidak cocok dengan prosesor yang menggunakan sistem Intel, dan menggunakan 453 pin dapat terhubung ke CPU. Socket A motherboard dapat mendukung kecepatan pemrosesan antara 600 MHz dan 2.333 MHz. motherboard Socket A juga memiliki batas heat sink dari 10,6 ons.


Intel Media Series
Executive Series

Classic Series


JENIS MOTHERBOARD AMD & CHIPSET

•
